型号Cheetah EVO

技术参数
(17)设备尺寸（D*W*H）：1650mm*1400mm*2050mm
(18)重量（KG）：2200
(19)产地：德国汉堡（Hamburg Germany）
(20)应用领域：PCB 焊接检测，芯片检测，精密线材、塑胶金属结合部件、高密度物体检测，如小型马达，铸件等
(21)最大样品尺寸：800mm*500mm
(22)最大检测区域：460mm*410mm
(23)最大样品重量：5 KG （可选20KG）
(24)电源需求：230V ±10% AC 50/60赫兹，单相电源，中性及接地导线。
(25)熔丝保护：16A
(26)最大功率消耗：2.5KVA
(27)最大辐射泄漏量：＜1μSV/H
(28)运动轴：5轴运动
(29)X射线管：
射线管类型：开放式光管
光管电压：20-160（KV）
最大管功率：64（W）
标准靶材：金刚石
靶功率：标准靶 10（W）/高功率靶 15（W）
特征分辨率（探测器敏感度）：100nm（测单根线能否在X射线下成像）
最小空间分辨率：1.5μm（配置标准射线管）
最小缺陷检测能力：0.75μm (配置标准射线管) ；最小可做到0.35μm（选配）
独有的技术专利：TXI 控制 （X射线输出强度控制）保证图像的清晰度和稳定性
(30)探测器：
探测器品牌：瓦里安（Varian）
探测器类型：非晶硅（数字高清平板探测器）
探测器型号：1308（可选1313/1515的探测器）
X射线感应区域：127 mm * 78.6 mm
探测器倾斜角度：±70°
探测器A/D转换位数：16 bit
帧速：30 fps
几何放大倍数：3000X
系统放大倍数：384000X
(31)CT部分：
可选配CT
最快扫描时间：2-5′（业界最快）
扫描图片：1800张（可选精扫，最多可以4000张）
最快做完一个产品CT：从扫描（5′）到分析（15′）总用时大约20分钟左右

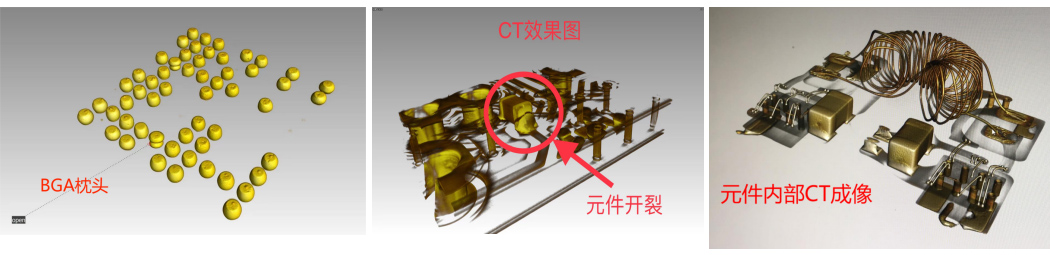

(32)CT效果图：
